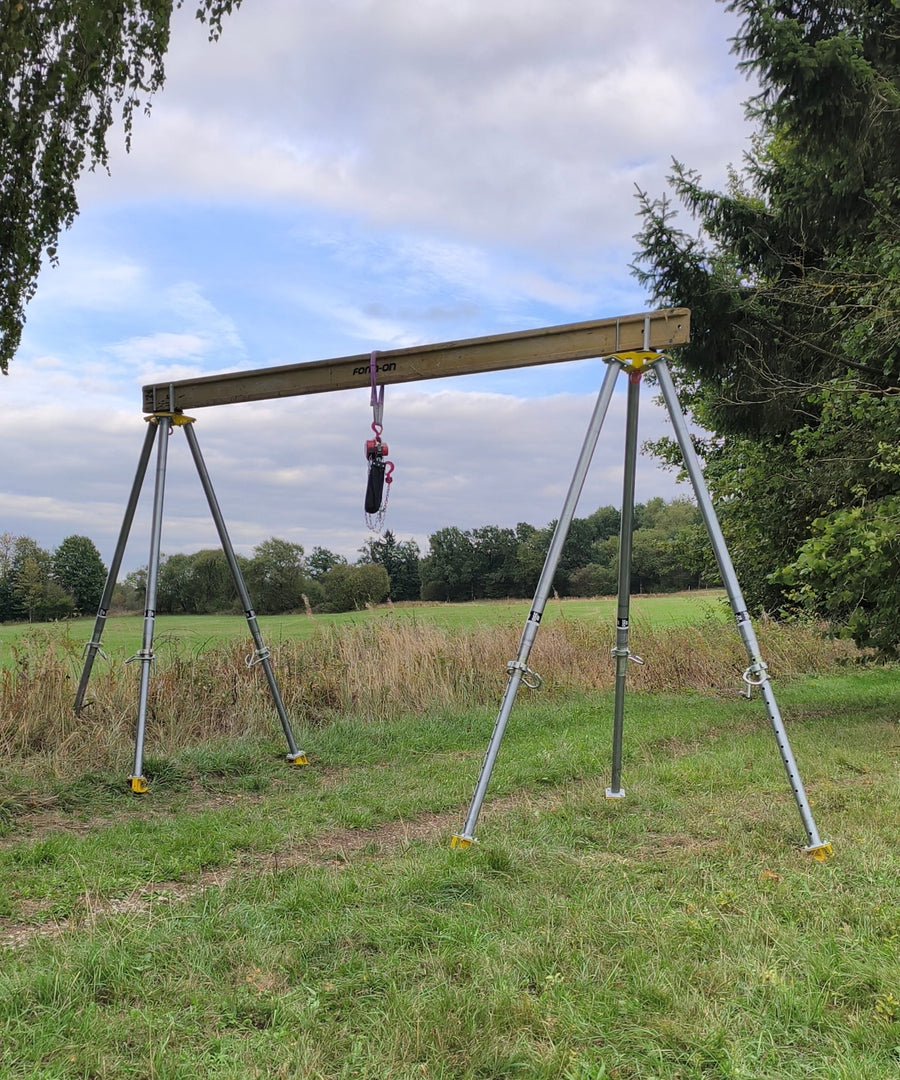

Portalhebung mit Baustützen
Zwei Bautri-Dreibeine, ein Träger dazwischen: So entsteht ein Portal mit bis zu 4 m Höhe, unter dem ein Anhänger, ein Fahrzeug oder eine Grube Platz hat. Die Spannweite bestimmen Sie über den Träger, den Sie auflegen. Als Träger dient ein leichter Schalungsträger oder – für höhere Lasten – ein Stahlträger. Aufgebaut aus denselben EN-1065-Baustützen wie das Dreibein.
Ein Dreibein, das auch Portal kann. Uns ist kein vergleichbares Dreibein mit Baustützen bekannt, das auch als Portal und Ausleger eingesetzt werden kann.
Das Bautri-System ist von der DEKRA für eine Zug- und Druckbelastung bis 3,3 t geprüft.
Der Träger, seine Befestigung und die Standsicherheit des gesamten Portals sind nicht Teil dieser Prüfung. Sie werden vom Anwender ausgewählt, bemessen und verantwortet.
Wo ein Portal mehr kann als ein Dreibein.
Beim Dreibein hängt die Last in der Mitte zwischen den Stützen. Beim Portal bleibt die Fläche unter dem Träger frei – dort passt hinein, was beim Dreibein im Weg stünde.

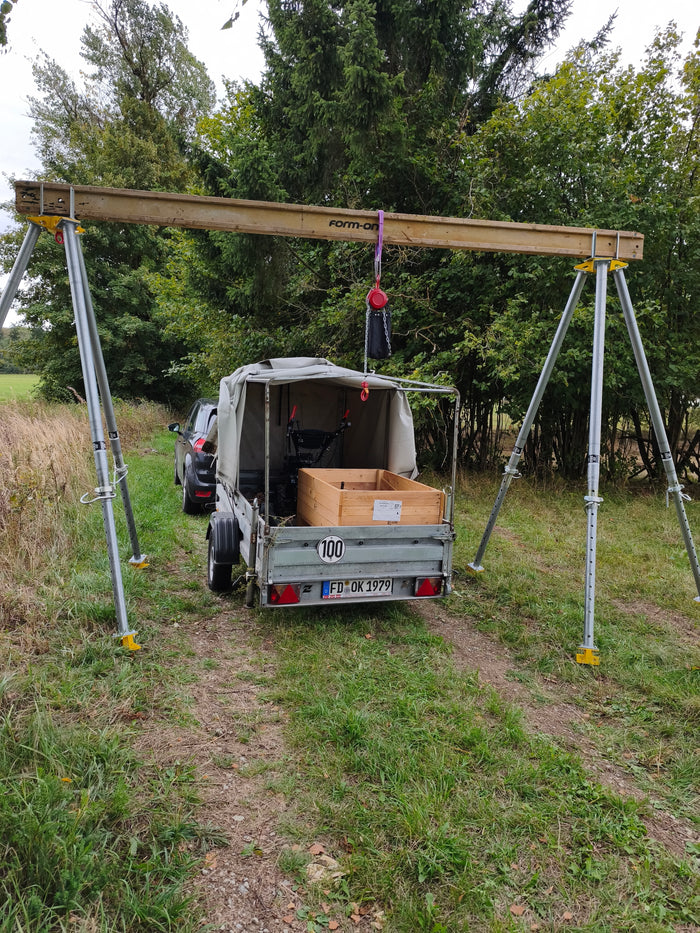

Anhänger und Pritschen beladen
Das Portal überspannt die Ladefläche: Last anheben, Anhänger darunter fahren, Last absetzen – ohne Stapler und ohne Ladebordwand.
Über Gräben und Gruben
Die Dreibeine stehen links und rechts auf tragfähigem Grund, der Träger überspannt die Öffnung. Schachtringe, Rohre oder Pumpen lassen sich darüber positionieren.

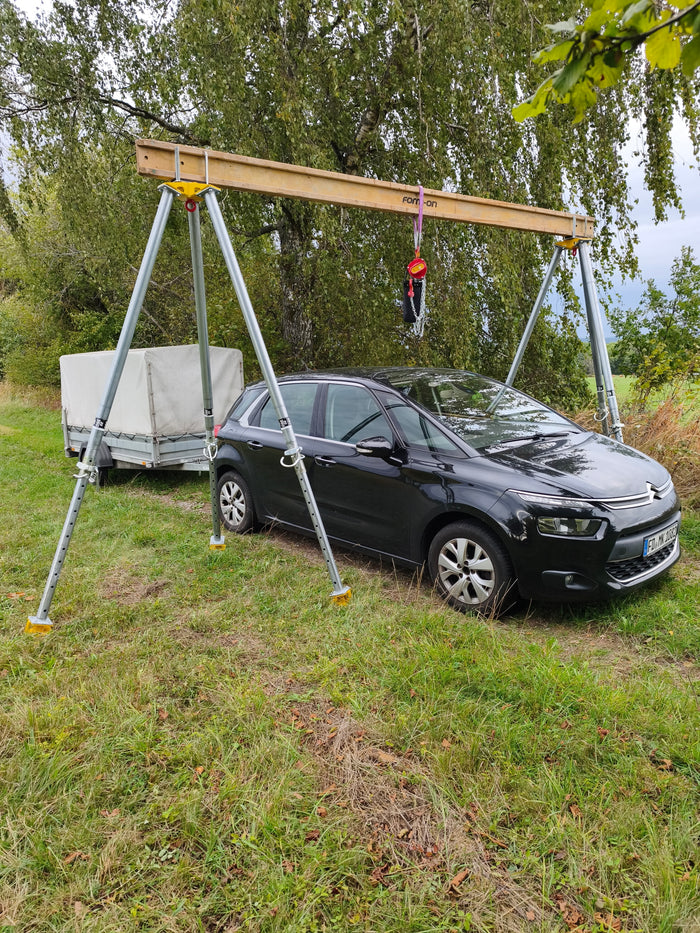

Freie Fläche unter der Last
Zwischen den Dreibeinen bleibt Platz für Fahrzeuge und sperrige Teile. Die Last ist von der Seite gut zugänglich.
Welcher Träger kommt auf die Kopfplatten?
Das Portal lässt sich mit zwei Trägerarten bauen. Die Wahl richtet sich nach Last und Spannweite – die Spannweite legen Sie mit dem Träger fest. Die Bautri-Systeme erreichen dabei bis zu 4 m Höhe.
Schalungsträger
Schalungsträger sind fast überall vorhanden, leicht und von einer Person zu tragen. Sie eignen sich für leichtere Lasten.
Befestigung auf der Kopfplatte über angepasste Schalungsköpfe.
Stahlträger
Stahlträger nehmen deutlich höhere Lasten auf. Klemmbar sind Profile mit einer Flanschbreite von 60 bis 100 mm, zum Beispiel IPE 120 bis 160, HEA 100 oder HEB 100.
Für einen Stahlträger mit 60 bis 100 mm Flanschbreite brauchen Sie vier Trägerklemmen Lindapter LR M12: je zwei auf jeder der beiden Kopfplatten. Passend dazu gibt es unser 4er-Set inklusive Schrauben.
Was auf die Kopfplatten gelegt wird, wählt und verantwortet der Anwender: Träger, Befestigung und Bemessung sind nicht Teil unseres Lieferumfangs und nicht Teil der DEKRA-Prüfung.
Portalhebung in der Praxis

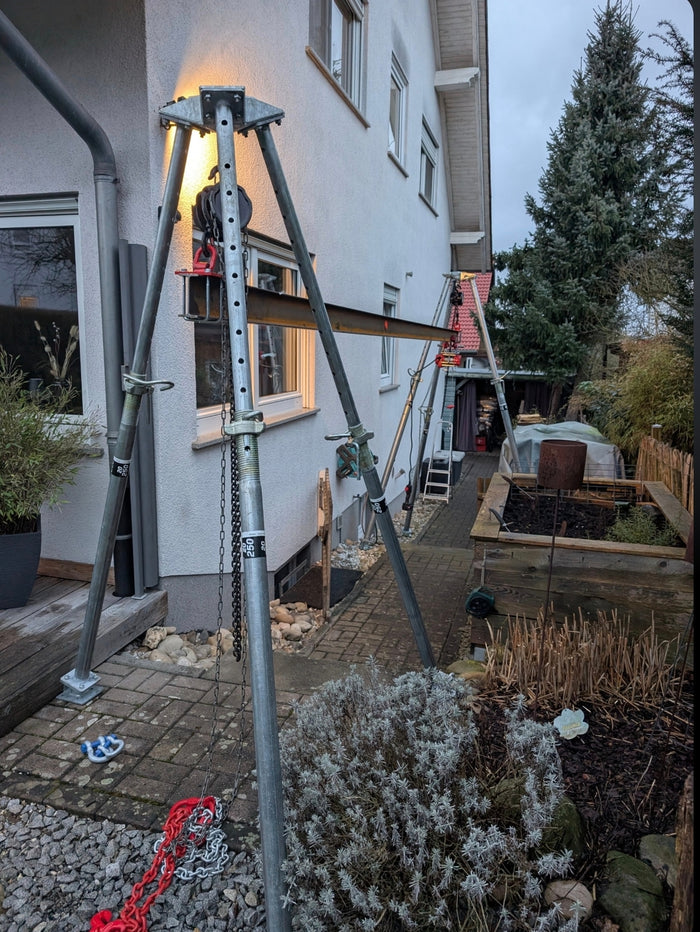

In EntwicklungLaufkatze noch nicht freigegeben. Personen nie mit der Portalhebung heben – nur Lasten.
In EntwicklungVerfahren mit Laufkatze noch nicht freigegeben. Freigegeben ist das senkrechte Heben.
In EntwicklungVerfahren mit Laufkatze noch nicht freigegeben. Freigegeben ist das senkrechte Heben.
In EntwicklungVerfahren mit Laufkatze noch nicht freigegeben. Freigegeben ist das senkrechte Heben.
In EntwicklungVerfahren mit Laufkatze noch nicht freigegeben. Freigegeben ist das senkrechte Heben.

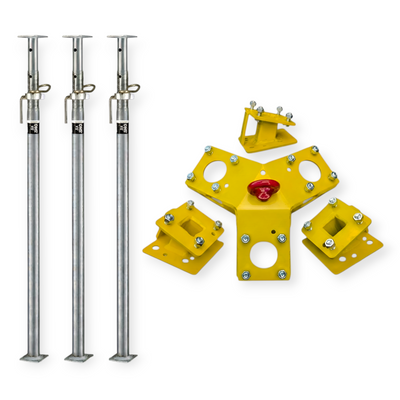

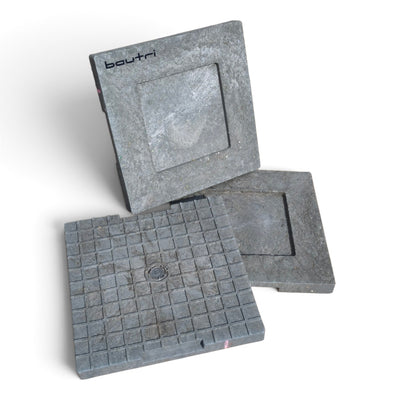

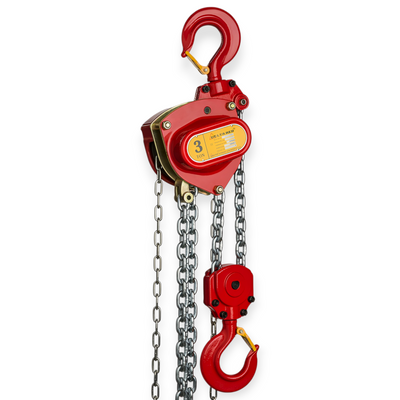

In diesem Beispiel verwendet
Ein fertiges Portal-Set gibt es nicht; den Träger stellen Sie selbst. Diese Bautri-Komponenten kamen im gezeigten Beispiel zum Einsatz. Trägerklemmen und Schalungsköpfe auf Anfrage.
Trägerklemmen Lindapter GT LR M12, galvanisch verzinkt – 4er-Set inkl. Schrauben M12x60
4 Trägerklemmen für einen Stahlträger 60 bis 100 mm€54,95
Grenzen und Verantwortung
Bauteile, keine fertige Hebeeinrichtung. Rhönkonzept liefert die Bautri-Komponenten. Die Zusammenstellung zu einem Portal und dessen Verwendung liegen außerhalb unseres Lieferumfangs und in der Verantwortung des Anwenders.
- Die DEKRA-Prüfung (Zug- und Druckbelastung bis 3,3 t) gilt für das Bautri-System, nicht für den Träger, seine Befestigung oder die Standsicherheit des Portals.
- Was Sie auf die Kopfplatten legen – Schalungsträger oder Stahlträger –, wählen, bemessen und befestigen Sie selbst.
- Die Last nur senkrecht an einem festen Anschlagpunkt heben – keine Laufkatze, kein Schrägzug.
- Nie unter schwebenden Lasten aufhalten.
- Das Portal ist nicht zur Personensicherung vorgesehen.
Die Fotos und Videos zeigen Anwendungsbeispiele und sind keine Bauanleitung. Sprechen Sie uns vor dem ersten Einsatz an.
Fragen zur Portalhebung
Ihre Frage ist nicht dabei? Wir beraten Sie persönlich.
Beratung anfragenIst die Portalhebung von der DEKRA geprüft?
Geprüft ist das Bautri-System selbst: für eine Zug- und Druckbelastung bis 3,3 t. Der Aufbau als Portal mit Träger ist nicht Teil der Prüfung. Träger, Befestigung und Standsicherheit wählen und verantworten Sie als Anwender.
Welchen Träger brauche ich?
Für leichtere Lasten einen Schalungsträger, befestigt mit angepassten Schalungsköpfen. Für höhere Lasten einen Stahlträger mit 60 bis 100 mm Flanschbreite, befestigt mit unseren Trägerklemmen Lindapter LR M12. Die Bautri-Systeme erreichen bis zu 4 m Höhe; die Spannweite ergibt sich aus dem Träger. Welchen Träger Sie auf die Kopfplatten legen und wie Sie ihn bemessen, verantworten Sie selbst.

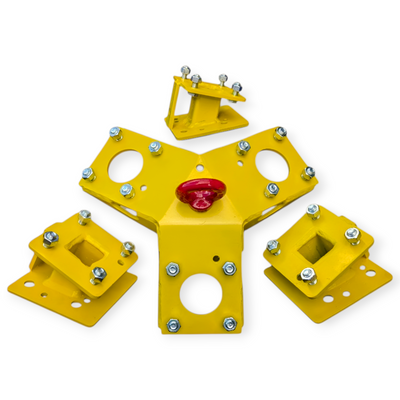

Brauche ich Bautri Work oder Bautri Rescue?
Für Sachlasten reicht Bautri Work. Bautri Rescue ist zusätzlich für die Personensicherung im Dreibein zertifiziert. Als Portal werden beide ausschließlich für Sachlasten eingesetzt.
Darf ich eine Laufkatze auf dem Träger verwenden?
Nein. Das Hebezeug hängt an einem festen Anschlagpunkt und zieht senkrecht. Eine verfahrbare Last verändert die Kräfte im Betrieb und erzeugt seitliche Lasten, die hier nicht betrachtet sind.
Sie planen eine Portalhebung?
Schildern Sie uns Last, Spannweite und Untergrund – wir sagen Ihnen, welche Bautri-Komponenten Sie brauchen.
Portal-Aufbau besprechen
