Ausleger am Bautri-Dreibein

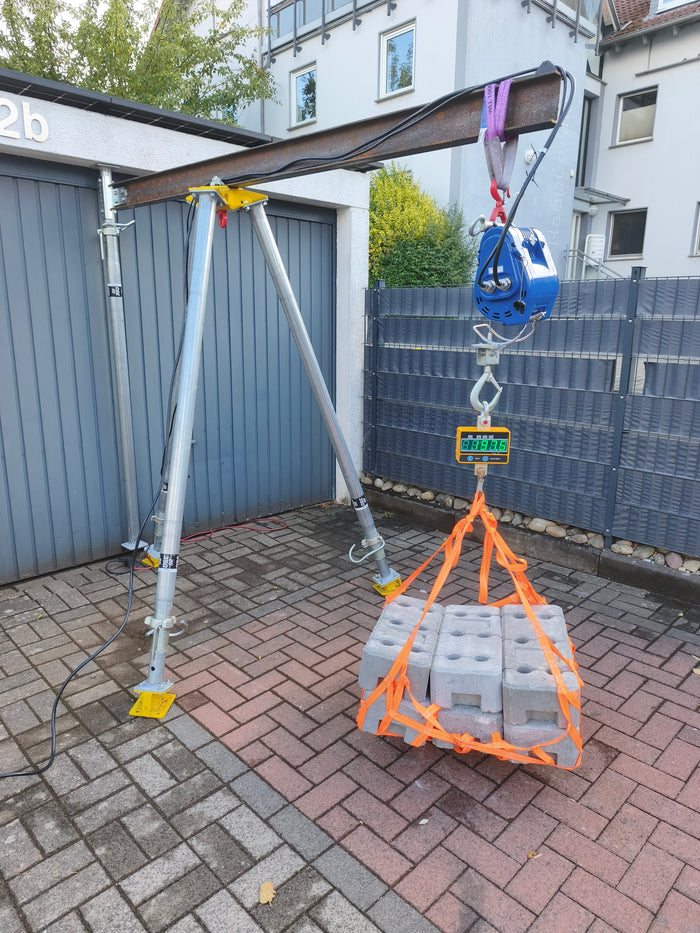

Ein Stahlträger liegt auf der Kopfplatte und ragt über das Dreibein hinaus. Hinten hält der Adapterflansch KA101 über eine Stütze gegen ein Widerlager. So hängt die Last neben dem Dreibein – über einer Kante oder einer Deckenöffnung.
Ein Dreibein, das auch Ausleger kann. Uns ist kein vergleichbares Dreibein mit Baustützen bekannt, das auch als Portal und Ausleger eingesetzt werden kann.
Das Bautri-System ist von der DEKRA für eine Zug- und Druckbelastung bis 3,3 t geprüft.
Adapterflansch KA101, rechnerisch nachgewiesen: 12,1 kN bei mittiger, 7,6 kN bei außermittiger Verschraubung. Es wird keine Tragfähigkeit in kg zugesichert.
Träger, Endstütze, Widerlager und die Hebeeinrichtung als Ganzes wählen, bemessen und verantworten Sie als Anwender.
Heben und Absenken dort, wo kein Fahrzeug hinkommt.
Der Ausleger bringt den Anschlagpunkt dorthin, wo die Last tatsächlich liegt.
Betonsägen und Wandsägen
Das Hebezeug hängt direkt über dem Schnitt – das herausgetrennte Betonteil wird aufgenommen und kontrolliert abgesetzt.
Betonkernbohren
Der Anschlagpunkt sitzt über der Kernbohrung, der schwere Bohrkern wird gezogen und abgelassen.

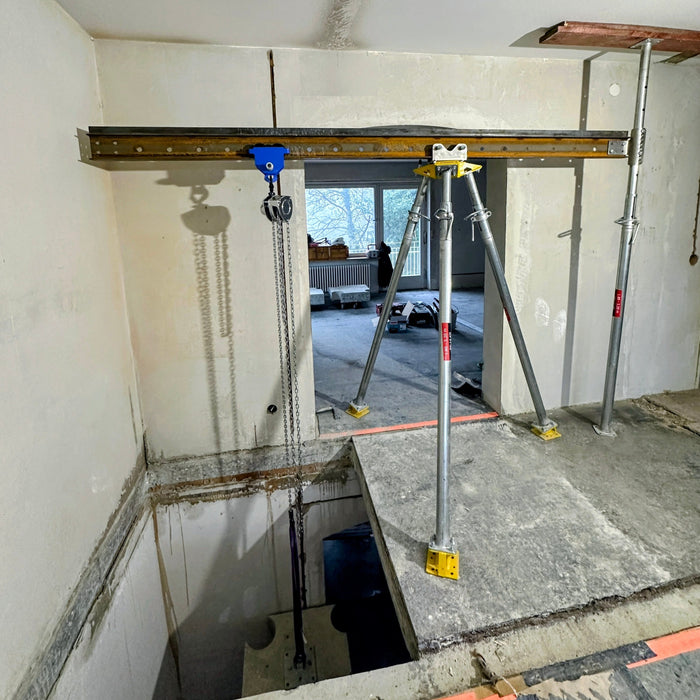

Deckendurchbruch
Das Dreibein steht auf der sicheren Fläche, der Träger ragt über die Öffnung. Lasten werden ins Geschoss darunter abgesenkt oder heraufgeholt.
Lasten an der Fassade
Auf Balkon, Dachterrasse oder Geschossdecke aufgebaut, ragt der Ausleger über die Kante – Material lässt sich hochziehen, ohne dass ein Fahrzeug ans Gebäude muss.
Schuttrutsche montieren
Die Elemente der Schuttrutsche werden mit dem Ausleger an der Außenfassade hochgezogen und in Position gebracht – ohne Gerüstaufzug und ohne Fahrzeug am Gebäude.
Montage im Bestand
Pumpen, Motoren oder Aggregate in Kellern und Technikräumen: Wo kein Anschlagpunkt vorhanden ist, entsteht ein temporärer.
Der Ausleger in der Praxis
Was Sie dafür brauchen
Das Adapter-Set enthält Adapterflansch KA101, zwei Trägerklemmen und den Schraubensatz. Träger und Hebezeug wählen Sie selbst.

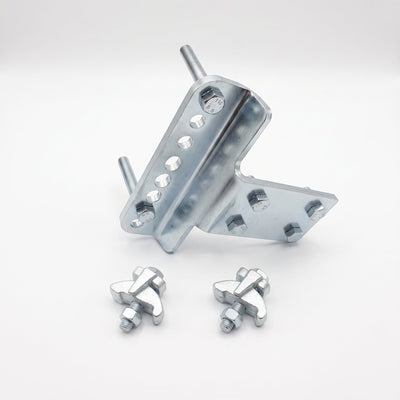

Bautri Adapter-Set: Adapterflansch KA101 + 2 Trägerklemmen Lindapter LR M12 inkl. Schraubensatz
Adapterflansch KA101 + 2 Trägerklemmen€199,95
DELTA RED Premium 3t Stirnradkettenzug mit 3m Hubhöhe
Hebezeug – vom Anwender zu wählenBALD WIEDER DA
Grenzen und Verantwortung
Bauteil-Set, kein Hebezeug. Das Adapter-Set ist ein Bauteil-Set und keine einsatzfertige Hebeeinrichtung. Die Zusammenstellung und Verwendung des Auslegers liegen in der Verantwortung des Anwenders.
- Nur fester Anschlagpunkt, nur senkrechter Zug – keine Laufkatze.
- Zugesichert sind nur die Werte des Adapterflansches in kN, keine Tragfähigkeit in kg.
- Nicht zur Personensicherung.
- Nie unter schwebenden Lasten aufhalten.
Alle Details, Datenblätter und den Verwendungs- und Abgrenzungshinweis finden Sie beim Adapter-Set. Die Fotos und Videos zeigen Anwendungsbeispiele und sind keine Bauanleitung.
Den Adapterflansch KA101 gibt es als Set.
Adapterflansch, zwei Trägerklemmen Lindapter LR M12 und der passende Schraubensatz – mit Datenblättern und Rechner.
Adapter-Set ansehen
