Anwendungsbeispiel
Portalhebung

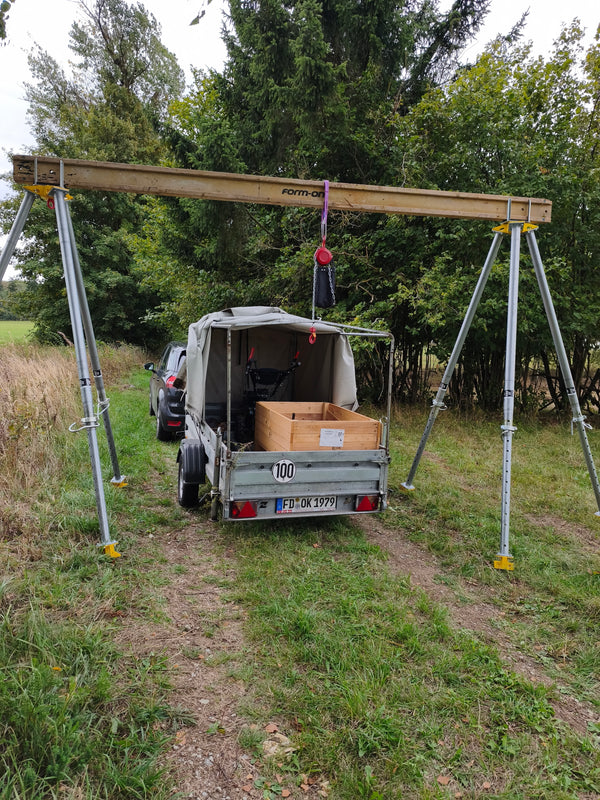

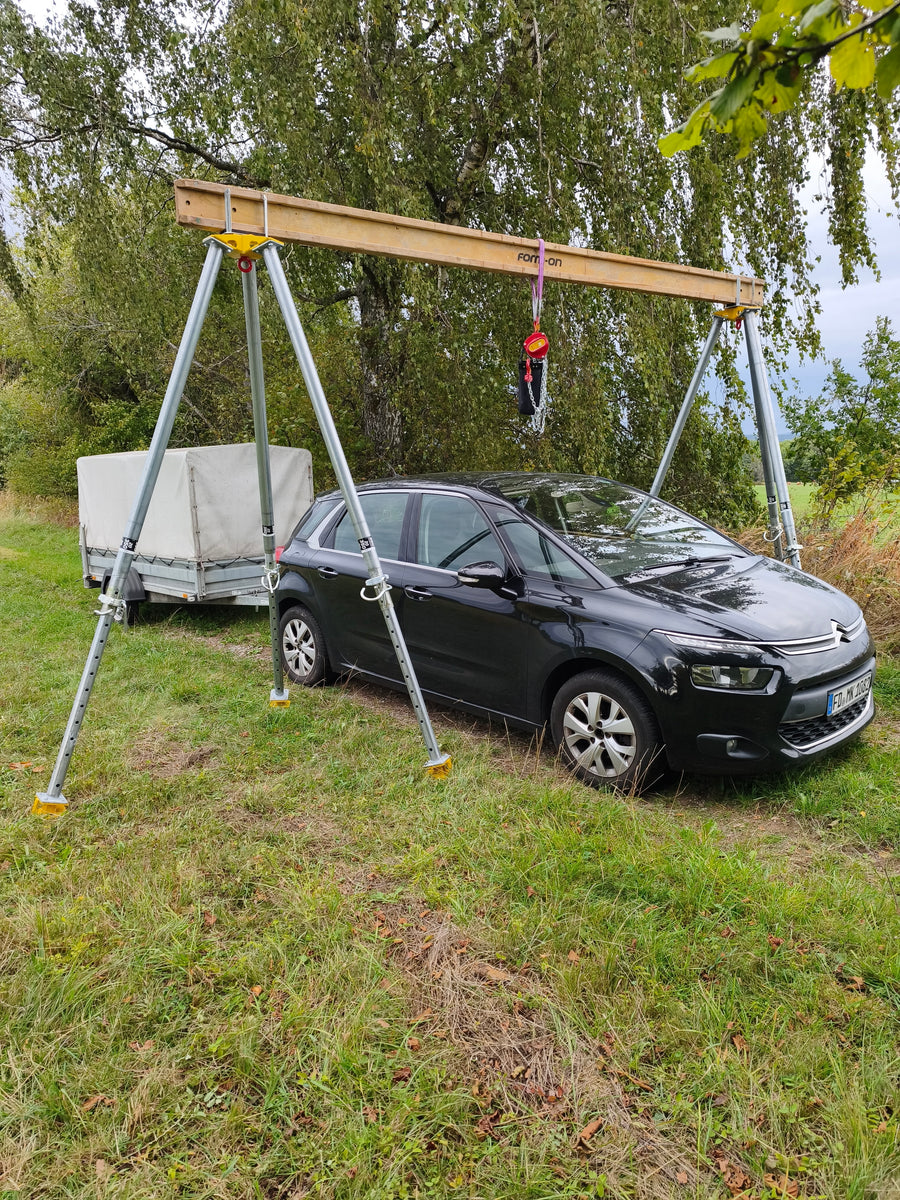

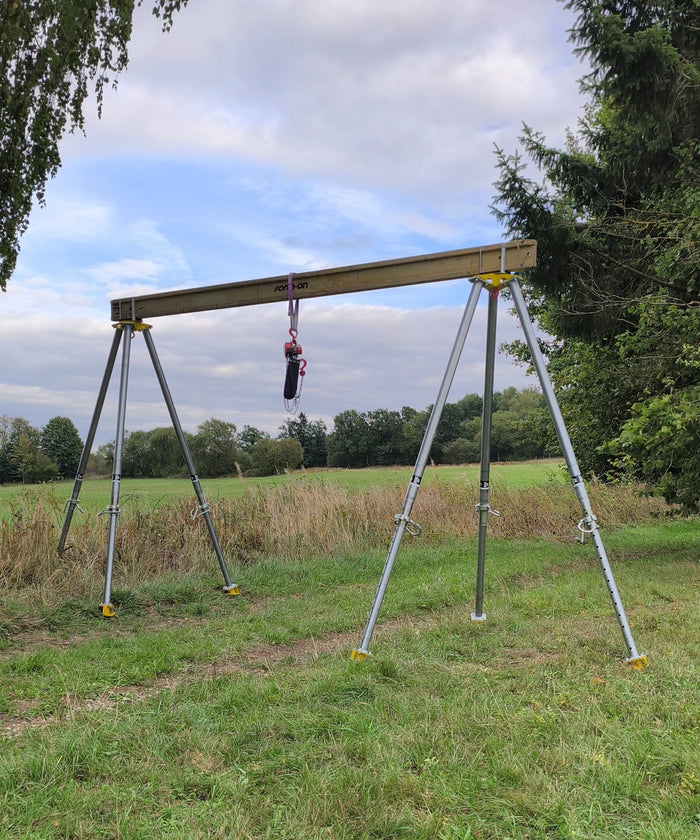

Zwei Bautri-Dreibeine, dazwischen ein Schalungs- oder Stahlträger – bis zu 4 m hoch. Darunter ist Platz für Anhänger, Fahrzeuge oder eine Grube.
Portal & Ausleger
Mehr als ein Dreibein: Portal und Ausleger
Klassische Dreibeine heben senkrecht an einem Punkt. Das Bautri-System lässt sich aus denselben Komponenten zusätzlich als Portal oder als Ausleger aufbauen – für Lasten über Anhängern, Gräben, Kanten und Deckenöffnungen. Für Bautri Work und Bautri Rescue.
Uns ist kein vergleichbares Dreibein mit Baustützen bekannt, das auch als Portal und Ausleger eingesetzt werden kann.
Geprüft
Das Bautri-System ist von der DEKRA für eine Zug- und Druckbelastung bis 3,3 t geprüft. Das gilt für das Bautri-System selbst – die Standardform ist das Dreibein.
Ausleger: Bauteil mit Nachweis
Für den Adapterflansch KA101 gibt es einen rechnerischen Nachweis und ein fertiges Bauteil-Set im Shop.
Portal: Ihre Verantwortung
Träger, Befestigung und Standsicherheit des Portals wählen und verantworten Sie selbst. Wir beraten Sie gern vorab.
Zwei Einsatzformen, ein System
Bauteil-Set im Shop
Ausleger

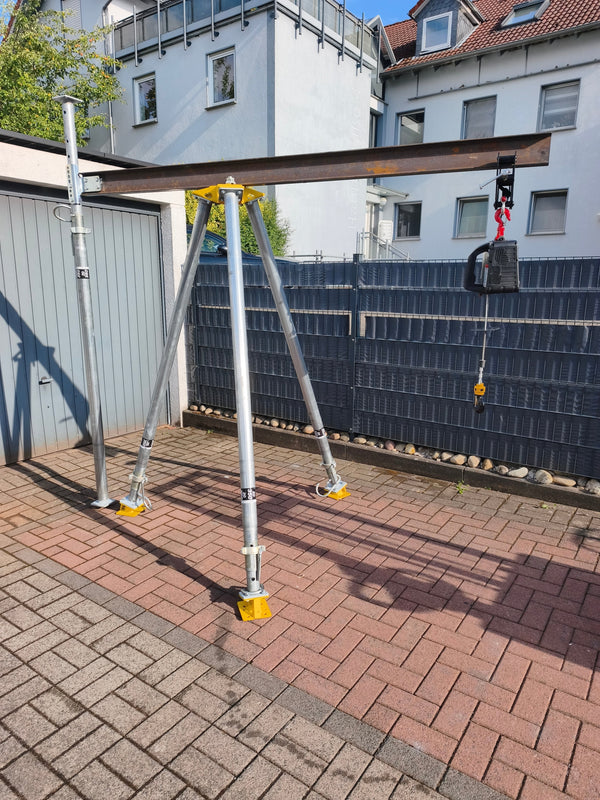

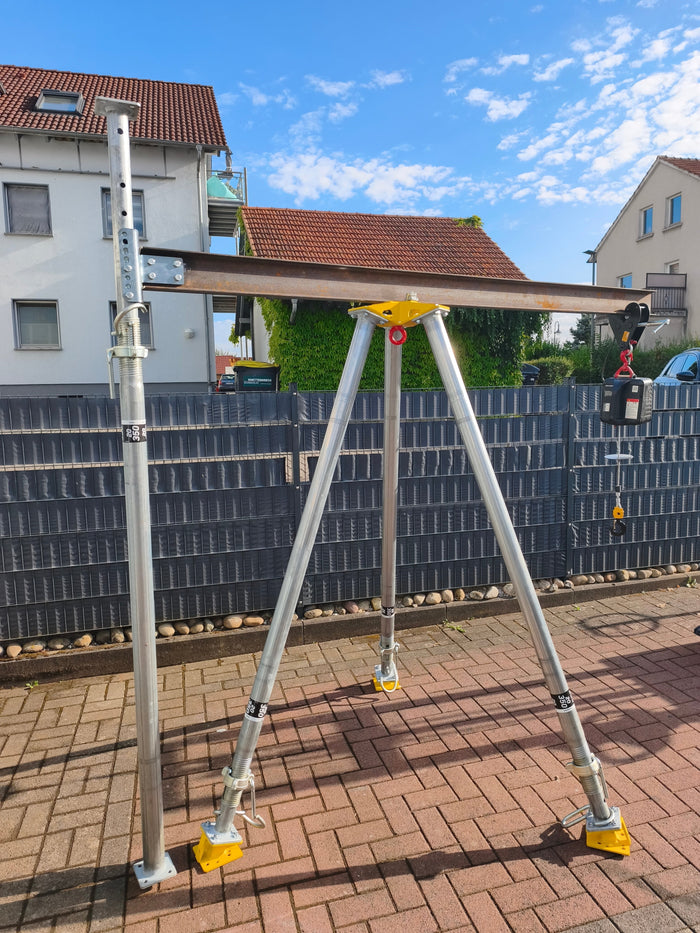

Ein Träger kragt über die Kopfplatte hinaus. Die Last hängt neben dem Dreibein – über einer Kante oder einer Deckenöffnung.
Im Einsatz
So sieht das in der Praxis aus.
In EntwicklungLaufkatze noch nicht freigegeben. Personen nie mit der Portalhebung heben – nur Lasten.
In EntwicklungVerfahren mit Laufkatze noch nicht freigegeben. Freigegeben ist das senkrechte Heben.
In EntwicklungVerfahren mit Laufkatze noch nicht freigegeben. Freigegeben ist das senkrechte Heben.
Im Shop
Bauteile für Portal und Ausleger
Für einen Stahlträger mit 60 bis 100 mm Flanschbreite brauchen Sie vier Trägerklemmen Lindapter LR M12: je zwei auf jeder der beiden Kopfplatten. Das 4er-Set enthält die Klemmen samt Schrauben M12x60 und Muttern. Für den Ausleger gibt es das Adapter-Set mit Adapterflansch KA101.
Trägerklemmen Lindapter GT LR M12, galvanisch verzinkt – 4er-Set inkl. Schrauben M12x60
Portalhebung: 4 Klemmen für einen Stahlträger 60 bis 100 mm€54,95
Bautri Adapter-Set: Adapterflansch KA101 + 2 Trägerklemmen Lindapter LR M12 inkl. Schraubensatz
Ausleger: Adapterflansch KA101 mit 2 Klemmen€199,95Bauteile, keine fertige Hebeeinrichtung
Rhönkonzept liefert die Bautri-Komponenten. Die Zusammenstellung zu einem Portal oder Ausleger und dessen Verwendung liegen außerhalb unseres Lieferumfangs und in der Verantwortung des Anwenders. Die DEKRA-Prüfung bezieht sich auf das Bautri-System, nicht auf Träger, Befestigung oder die Standsicherheit des gesamten Aufbaus.
Die Fotos und Videos zeigen Anwendungsbeispiele und sind keine Bauanleitung.
Beratung
Welche Einsatzform passt zu Ihrer Aufgabe?
Schildern Sie uns Last, Spannweite und Untergrund – wir sagen Ihnen, welche Bautri-Komponenten Sie brauchen.
